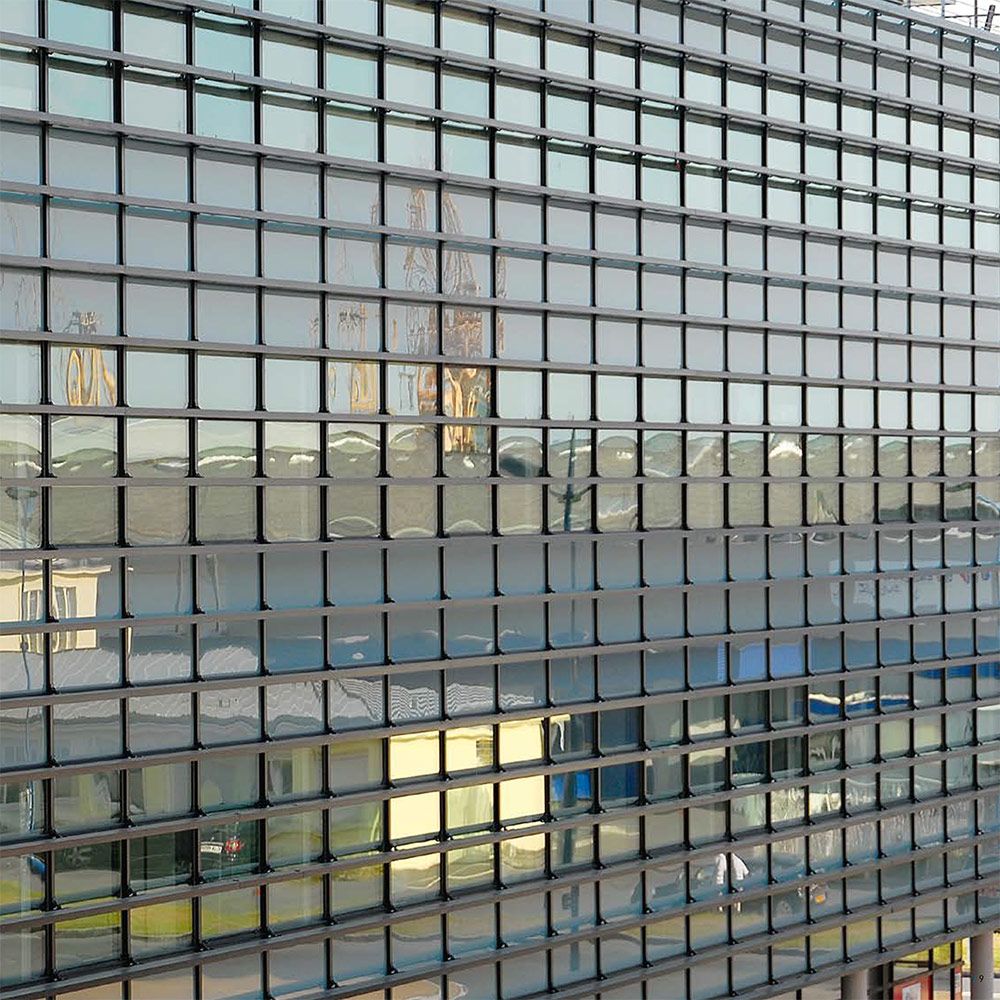

Geode parrilla

La fachada que enfatiza los perfiles de la envolvente

CARACTERÍSTICAS

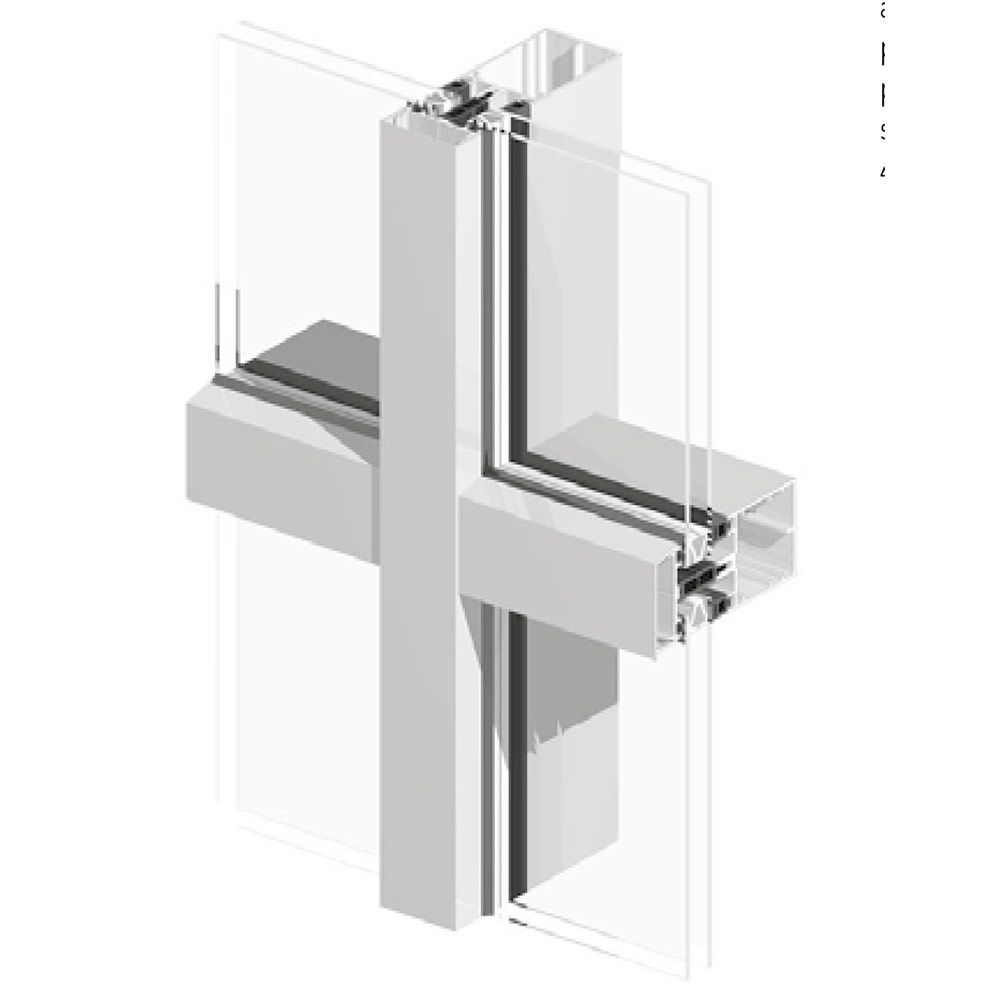

  • Módulo de 52 mm.
  • Múltiple elección de tapas según el tipo de trama para dar profundidad a la fachada.
  • Fachada recta o poligonal hasta 10°.

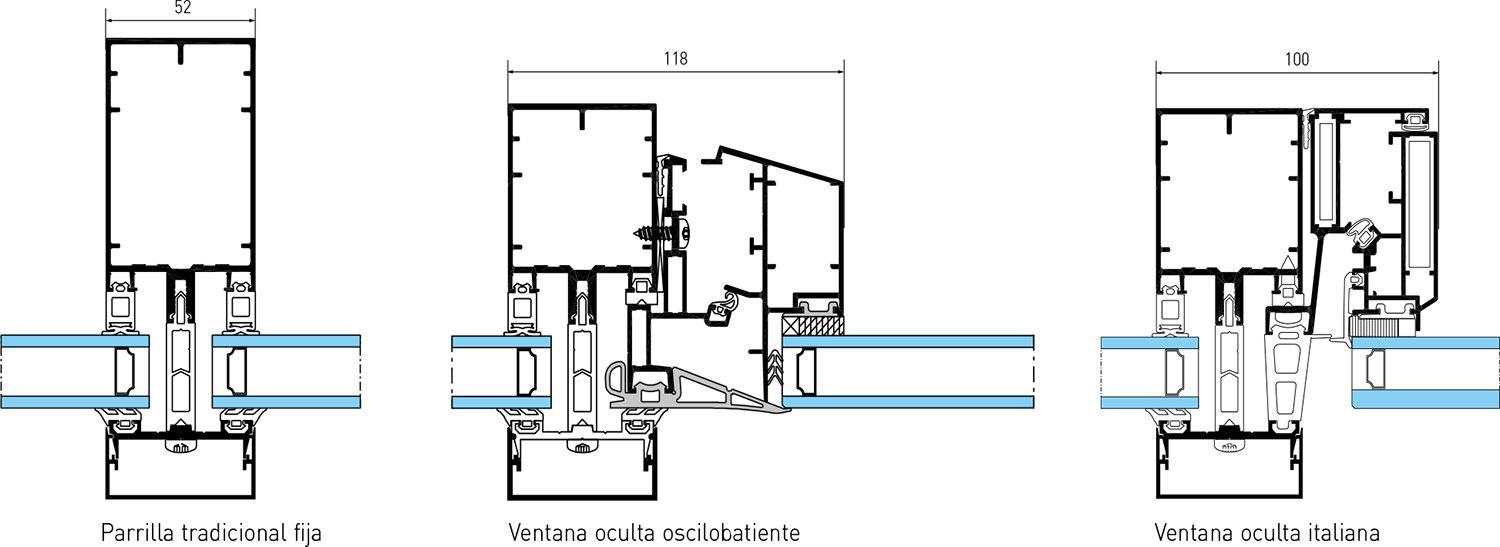

  • Posibilidad de integrar ventana oculta: oscilo-batiente, paralela, italiana o acceso bomberos.
  • Drenaje con equilibrado de presiones.
  • Acristalamiento de 6 a 42 mm.
  • Pieza de presión puntual para evitar la deformación del vidrio.
  • Acristalamiento en seco, no requiere la aplicación de sellado en obra.

BENEFICIOS

GRANDES DIMENSIONES

  • Peso máximo por cuadro fijo: 300 kg por travesaño
  • Acristalamiento de 6 a 32 mm. Hasta 42 mm para la opción GEODE Acústico.
  • Elección de perfiles de estructura de 4.53 cm4 a 2133 cm4 para adaptar a cada proyecto.

DIVERSIDAD DE APLICACIONES

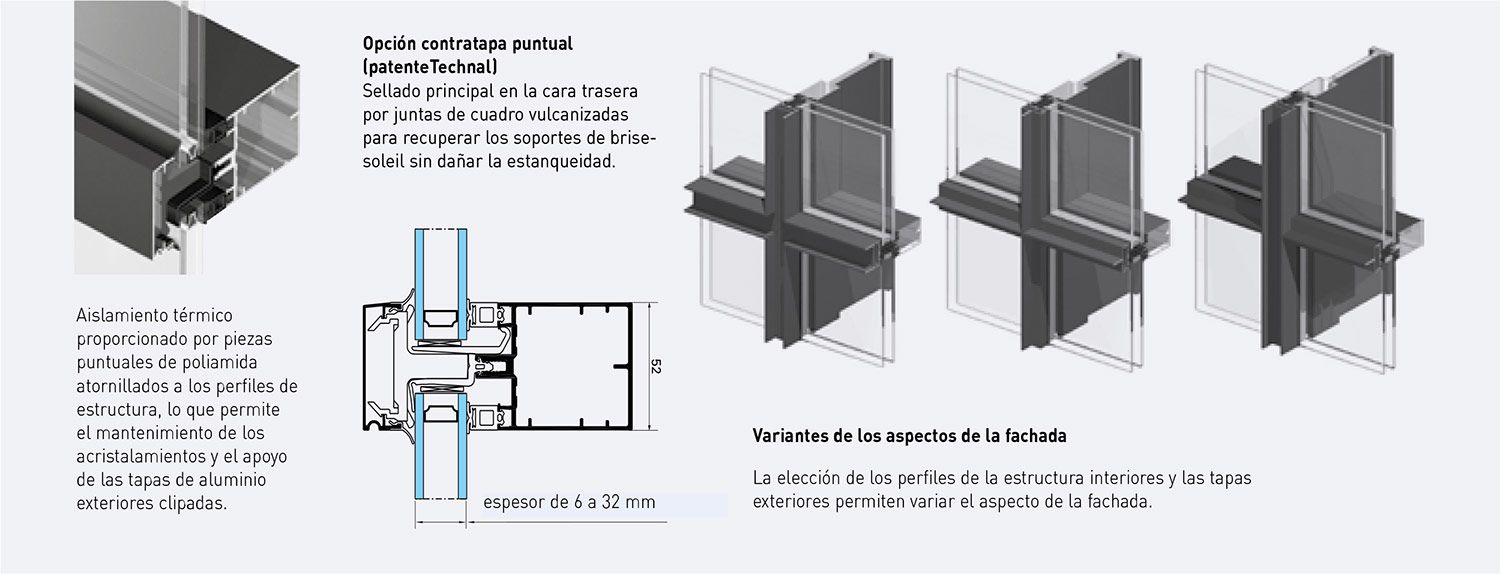

  • Aspecto parrilla tradicional
  • Aspecto Trama horizontal
  • Aspecto Trama vertical

ALTAS PRESTACIONES

  • Fachada fija acrisolada: Ucw = 1,6 W/m²K. con acristalamiento Ug = 1,3 W/m²k.
  • A4 R7 / resultados satisfactorios en presión y depresión 1600 Pa y 2400 Pa (presión brusca).
  • A4 E9A Vc3

DIVERSIDAD DE FORMAS

  • Elección de tapas de aluminio para enfatizar el diseño exterior de la fachada.
  • Para fachadas, hasta ±10°
